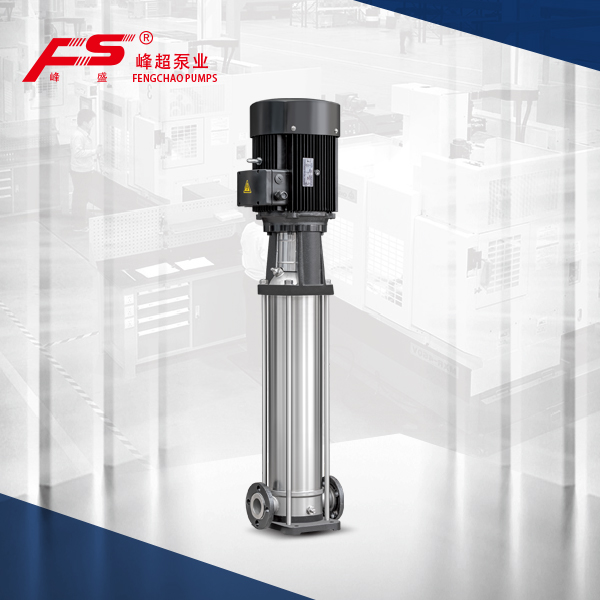

不銹鋼立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

截面圖/QDL,QDLF150

材料/QDLF150

序號	名稱	材料
1	支架	鑄鐵
3	機械密封
4	出水體	不銹鋼
5	支撐導葉	不銹鋼
6	導葉	不銹鋼
7	導流器	不銹鋼
9	底座	鑄鐵
11	葉輪	不銹鋼
12	軸	不銹鋼
13	軸套	碳化鎢
14	耐壓筒	不銹鋼
15	聯軸器	碳鋼
	橡膠零件	NBR
QDLF
2	泵頭	鑄鐵
8	進出水段	鑄鐵
QDL
2	泵頭	不銹鋼
8	進出水段	不銹鋼

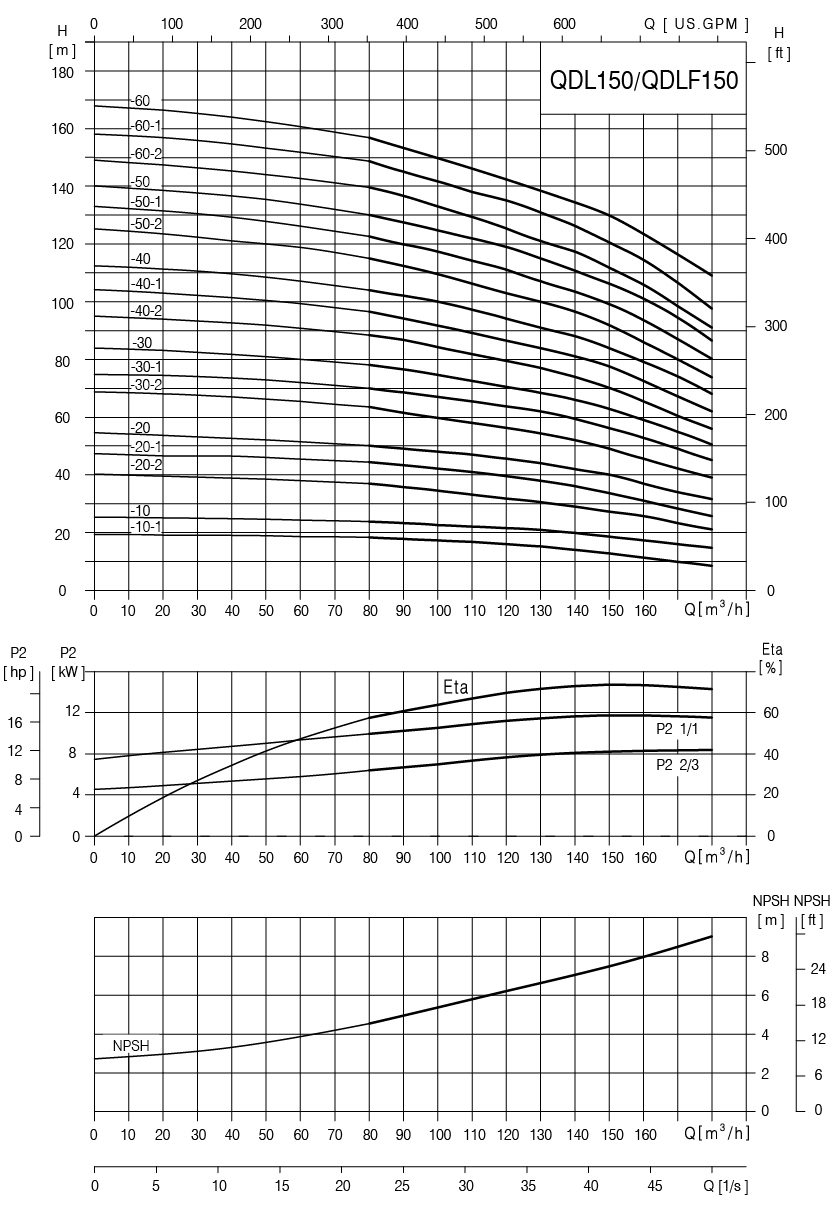

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	80	90	100	110	120	130	140	150	160	170	180
QDL150-10-1	11	揚程 H(m)	18.3	18	17	17	16	15	14	12.5	11	10	8.5
QDL150-10	15		24	23	23	22	21.5	20.5	20	18.5	17	16	15
QDL150-20-2	18.5		37	36	34	33	32	31	29	27.5	26	23	21
QDL150-20-1	22		44.3	43	42	40	39	38.5	37.5	35	33	30	27
QDL150-20	30		50	49	48	47	45.5	44	42	40	37	34	32
QDL150-30-2	30		63.5	61	59	58	56	54.5	53	49	45.5	42	39
QDL150-30-1	37		70	68	67	65	63	62	60	56	53	49	45
QDL150-30	37		78	77	75	73	70.5	68	66	63	59	55	50.5
QDL150-40-2	45		89	87	84	82	79	77	74.5	70.5	65.5	60	56
QDL150-40-1	45		96.5	94	92	89	86.5	84	81.5	77	72.5	67	62
QDL150-40	55		104	102	100	97	95	91	88	84	79.5	74	68
QDL150-50-2	55		115,5	112	109	106	102.5	100	97	92	86	79	73.5
QDL150-50-1	75		123	120	117	114	111.5	107.5	104.5	99	93,5	87	80
QDL150-50	75		130	128	125	121	119	115	111.5	106.5	101	94.5	86.5
QDL150-60-2	75		140	137	133	130	126	121	118	112	106	98	91
QDL150-60-1	75		149	145	142	138	135	131	127	120.5	114.5	106.5	97.5
QDL150-60	75		157	153	149	145	142	139.5	137	130	123.5	116	109

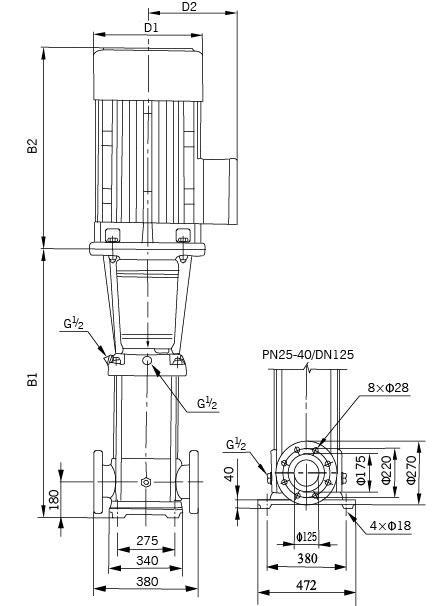

安裝圖

尺寸和重量

型號	尺寸					重量
型號	B1	B2	B1+B2	P/AC	AD	重量
QDL150-10-1	840	500	1340	330	255	230
QDL150-10	840	500	1340	330	255	235
QDL150-20-2	1000	550	1550	330	255	250
QDL150-20-1	1000	575	1575	360	285	295
QDL150-20	1000	650	1650	400	310	350
QDL150-30-2	1160	650	1810	400	310	360
QDL150-30-1	1160	650	1810	400	310	360
QDL150-30	1160	650	1810	400	310	385
QDL150-40-2	1320	685	2005	460	340	460
QDL150-40-1	1320	685	2005	460	340	460
QDL150-40	1350	760	2110	540	370	560
QDL150-50-2	1510	760	2270	540	370	570
QDL150-50-1	1510	845	2355	580	410	690
QDL150-50	1510	845	2355	580	410	690
QDL150-60-2	1670	845	2515	580	410	700
QDL150-60-1	1670	845	2515	580	410	700
QDL150-60	1670	845	2515	580	410	700
